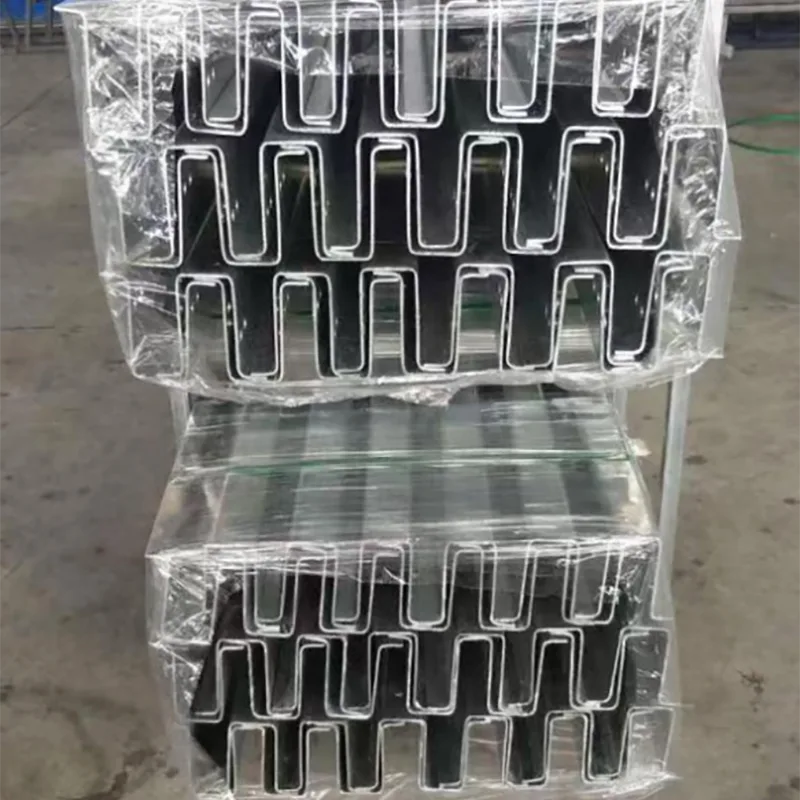

China Zinc Aluminium Magnesium Omega Profile som tillhandahålls av Shixinda har genomgått strukturella och mekaniska hållfasthetstester, som visar att tvärsnittet av de olika karaktärerna har enastående böjstyvhet. Under samma stålanvändning har den bättre bärförmåga än vinkelstål och kanalstål. Det 500 MPa höghållfasta basmaterialet kan reduceras med 30 % till 40 % vid användning av stål. Ribbstrukturen förbättrar motståndet mot sidostabilitet, och den övre sluttningsytan simulerar regnvattendränering smidigt, vilket minskar damm- och vattenansamling. Beläggningen vid bultaggregatets testhål är inte benägen att skadas.
1. Utmärkt korrosionsbeständighet: Shixindas beläggning av zinkaluminiummagnesium har en korrosionsbeständighet som är 5-20 gånger högre än vanligt varmförzinkat stål och tål saltstänk i 5000-9000 timmar; i C5-nivå kustnära, salt-alkali och andra mycket korrosiva miljöer är livslängden 25-30 år.
2. Självreparerande snittyta, eliminerar rost vid skurna ändar: Efter kapning eller repning av stålet genereras automatiskt en tät kompositpassiveringsfilm i tvärsnittet, vilket förhindrar rost från att spridas inåt, uppnår självtätande reparation av snittytan och löser problemet med rost vid skurna ändar i traditionellt galvaniserat stål.
3. Hög beläggningshårdhet, slitstyrka och reptålighet: Beläggningens hårdhet är 2-3 gånger den för ren zinkbeläggning, och friktionskoefficienten reduceras med cirka 15 %; under bearbetning, hissning och installation är det mindre sannolikt att det repas eller skadas.
4. God bearbetningskompatibilitet: Utmärkt vidhäftning under kallböjning, stansning, svetsning och beläggning, med utmärkt formningseffektivitetsförbättring på cirka 30 %, och beläggningen är mindre benägen att falla av, vilket uppfyller kraven för olika komplexa tvärsnittsvalsformningsproduktioner.
1. Hög böjningslagerkapacitet, kostnadsbesparingar: Shixindas "flera tecken" sektionsstruktur förbättrar sektionens tröghetsmoment och böjstyvhet. Under samma stålanvändning är dess bärighet överlägsen vinkelstål och kanalstål, vilket möjliggör konstruktioner med större spann.
2. Självdränering, mindre ansamling av damm och vatten: Den översta formen med "flera tecken" bildar en naturlig dräneringslutning, förhindrar vattenansamling och dammackumulering, lämplig för takstolar, växthusramar och andra scenarier.
3. Stark strukturell stabilitet: Den ribbformade strukturen stärker den totala styvheten, överför effektivt horisontella belastningar, undviker sidoinstabilitet hos takstolen, och kan kombineras med C/Z-stål för att bilda ett komplett stödsystem.
4. Lätt egenvikt, bekväm konstruktion: Kallböjda tunnväggiga profiler har en lätt självvikt, snabb montering med bultanslutningar, stöd för anpassad skärning med fast längd, vilket minskar arbets- och byggkostnaderna på plats.
1. Lägre total livscykelkostnad. Jämfört med vanligt galvaniserat stål är den initiala investeringen något högre, men den kan uppnås underhållsfri i 25-30 år, och den totala kostnadsprestandan är enastående på lång sikt.
2. Mycket anpassningsbar till tuffa miljöer. Den kan användas i kustområden, ökensand, salt-alkalimark och fuktiga och varma jordbruksmiljöer. Den har stark motståndskraft mot salt och sand.
3. Lättviktskomponenter. Basmaterialets sträckgräns kan nå över 500 MPa. Under samma bärande förhållanden kan stålanvändningen minskas med 30 % - 40 %.
4. Grönt byggmaterial attribut. Beläggningsmagnesiumelementet påskyndar bildandet av den passiva filmen, minskar zinkförbrukningen och överensstämmer med utvecklingsriktningen för gröna byggmaterial.
1. Planneutralt saltspraytest: Shixinda-stål av zink-aluminium-magnesiumtyp, enkelsidig beläggning på 90-120 g/m², neutral saltspray varar i 5000-9000 timmar innan den första satsen rödrost uppträder; vanlig varmförzinkning (Z275) visar vanligtvis rödrost först efter 300-600 timmar, och dess korrosionsbeständighet är 5-20 gånger högre än vanlig varmförzinkning. Simulerad C5 kustnära högkorrosionscykel saltspraytest, provet kan stabilt motsvara 25-30 års teknisk designlivslängd.
2. Självreparerande korrosionstest av skåror (kärndifferentieringstest) Provet är gjort med ett skärande skåra utan kantförseglingsbehandling, vilket simulerar det verkliga arbetsförhållandet för skärbearbetning på plats.
Saltspray 1000 timmar: Skåran bildar en gråvit tät passiveringsskyddsfilm, bredden på den röda rostexpansionen vid skåran är ≤ 0,5-1,2 mm; under samma förhållanden är rödrostexpansionen vid skärskåran vid vanlig varmförzinkning ≥ 4,8 mm och rosten sprider sig snabbt mot basmaterialet.
Torr-våt-korrosionstest: Spårpositionen bildar kontinuerligt en film genom migrering av zink-, aluminium- och magnesiumjoner, och ingen storskalig rödrostkrypning inträffar; traditionella galvaniserande skärskåror exponerar snabbt stora områden med röd rost. Kinas stålindustri...
Simulering av exponering vid havet utomhus: 6 månader i marin miljö, snittytan bildar endast ett vitt rostskyddande lager, utan uppenbar röd rost; den vanliga galvaniserade snittytan är kraftigt rostig och skalar av.
3. Hårdhet och slitstyrka test av beläggningen: Den uppmätta Vickers-hårdheten för zink-aluminium-magnesium-beläggningen är 2-3 gånger den för den vanliga ren zinkbeläggningen; friktionskoefficienten minskar med cirka 15 %. Efter upprepad friktion och skrapning är beläggningen inte benägen att flagna eller flagna; jämfört med vanlig galvanisering, för samma yttre kraft repa, är skadeområdet för zink-aluminium-magnesium mindre.
4. Efterförzinkning av Omega Profilbearbetning efter beläggningsfastsättningstest (böjning, stämpling) 180° T böjningstest för kallböjning, beläggningen tillåter lätt blekning, utan att beläggningen flagnar eller storskalig spricklossning. Saltsprayspårningstest efter valsning, stansning och svetsning av provet: Den värmepåverkade svetszonen har fortfarande en viss korrosionsskyddsförmåga och formningseffektiviteten är ungefär 30 % högre än den för vanlig galvanisering.
1. Enkelt stödd böjningsbärande test: Under samma stålanvändnings- och plåttjockleksförhållanden är tröghetsmomentet och böjstyvheten för flera stålsektioner överlägsna de för stålvinklar och kanalsektioner med samma vikt. Belastningstest: Under samma belastning är nedböjningen i mitten av flera stålsektioner mindre, vilket möjliggör en större spännvidd; för 500 MPa basmaterial, under samma bärande förhållanden, kan ståltjockleken minskas med 30-40 % för att uppnå låg vikt.
2. Simuleringstest för sidoinstabilitet och horisontell belastning: Med räfflad förstärkning på flera tvärsnitt, horisontell lateral kraftbelastning, är motståndet mot sidoinstabilitet hos flera stålsektioner överlägset det för vanligt C-format stål; vid belastning i ett kombinerat system med C/Z-format stål uppfyller deformationen av den övergripande strukturen designspecifikationerna för takstolar av stål.
3. Simulering av regnvattendränering och dammsamling för regntest: Simuleringstest av regnvattendränering och dammackumulering: På den övre sluttningen av de flera sektionerna rinner vattnet snabbt åt båda sidor, och vattenansamlingen stannar en kort stund. Jämfört med det inre konkava spåret av C-format stål, är det mindre damm- och vattenansamling, vilket minskar den lokala korrosionsrisken som orsakas av vattenansamling.
4. Monteringstest av bultanslutningar: Upprepad demontering och monteringstest av bultar, beläggningen runt hålpositionen är inte benägen att spricka; stöder skärning med fast längd, och skäreggen behåller fortfarande den självreparerande förmågan efter montering på plats.
1. Yield strength measurement: ≥ 500 MPa, tensile strength ≥ 530 MPa, elongation after fracture meets the requirements of cold-formed profiles.
2. Böjtest: 180° kallböjning, materialet visar inga sprickor och beläggningen visar ingen flagning.
3. Beläggningsvikttestning: Vikten på den dubbelsidiga beläggningen kan kontrolleras inom intervallet 140 - 240 g/m² enligt kundens önskemål.
Adress
S213 Jinghai District, Tianjin City, Kina
Tel
