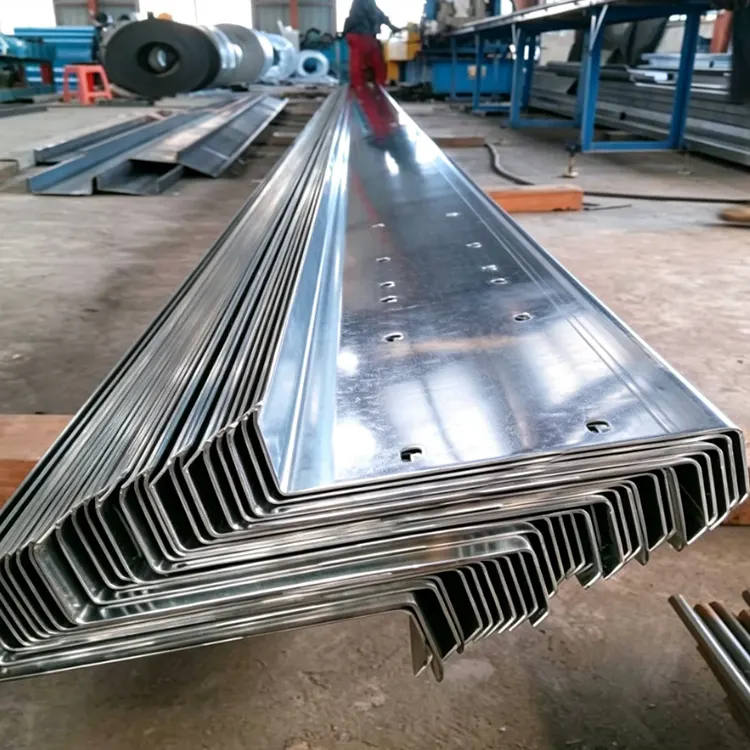

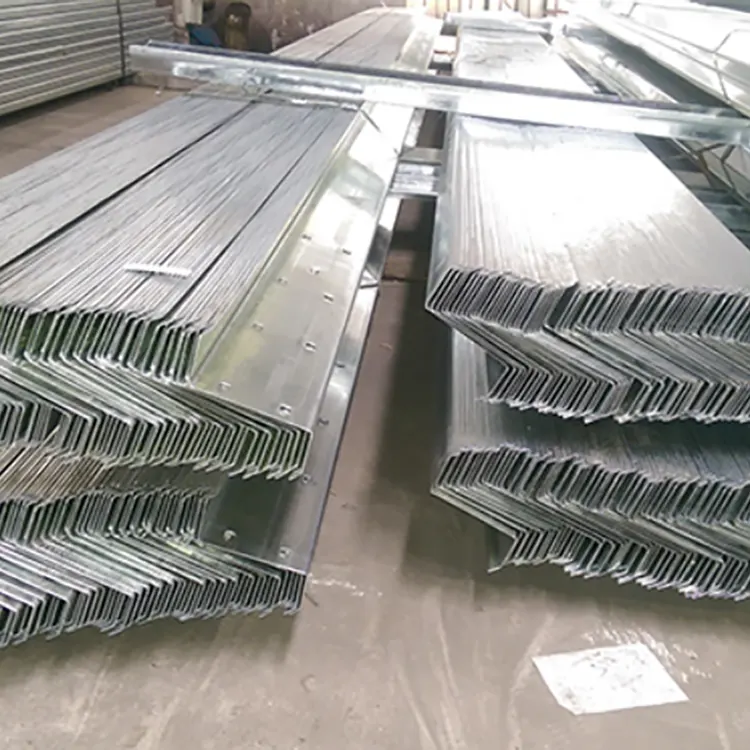

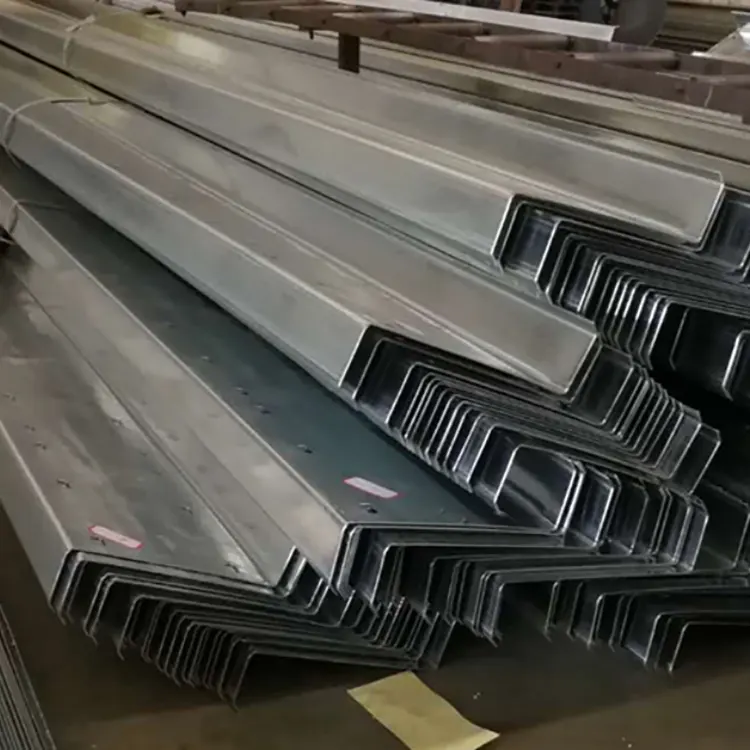

Shixindas China Zinc Aluminium Magnesium Z Channel har en yta smält med ett ternärt legeringsskyddsskikt av zink, aluminium och magnesium. Den är förstärkt med en spårmängd av kisel för att förbättra vidhäftningsprestandan. Den kombineras med fabriksinstallerad passivering utan krom och fingeravtrycksresistenta beläggningsprocesser. Hela processen är fri från sexvärt krom skadliga ämnen, uppfyller globala miljöskydd exportstandarder.

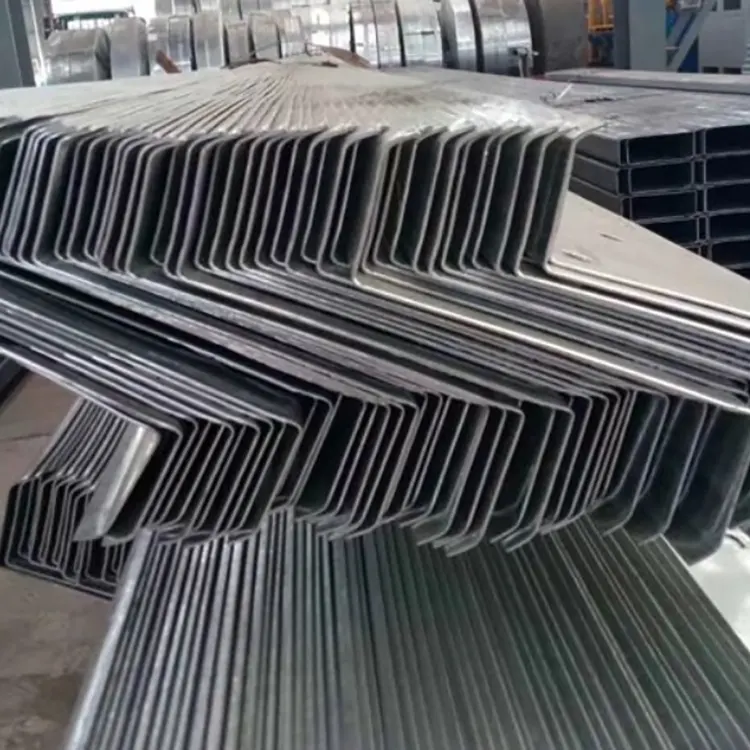

Produkten antar en dubbelriktad Z-formad tvärsnittsstruktur. Det kan uppnå kontinuerlig längsgående anslutning och kraftupptagande av taket. Tvärsnittets kanter, hörn och vikta lägen har enhetliga och täta beläggningar. Efter kallböjning, stansning, skärning och annan bearbetning förblir skyddsskiktet fortfarande intakt. Det är ett högkvalitativt prefabricerat huvudmaterial för kapsling av stålstruktur som ersätter traditionella varmförzinkade profiler.
Basmaterial: S250GD/S350GD/S550GD höghållfast konstruktionsstål;
Beläggning: Zn-Al-Mg ternär legering, konventionellt förhållande: zink 85% - 90%, aluminium 3% - 6%, magnesium 1,5% - 3%, med spårsilikon tillsatt för att förbättra beläggningens vidhäftning;
Formningsstruktur: Standardsektionen är höjd H × bred fläns B × liten flänskant C × väggtjocklek t, Z-formad dubbelriktad överlappsfog, kan skarvas kontinuerligt, skiljer sig från C-format stål med enkel överlappsfog;
Ytbehandling: Fabriksstandard inkluderar kromfri passivering + fingeravtryckssäker beläggning, miljövänlig utan sexvärt krom.
1. Ternär legering självläkande korrosionsskydd, omfattande skydd av tvärsnittet
2. Lättviktsdesign av höghållfast basmaterial, mer vetenskapligt kraftbärande struktur
3. Kromfri miljöskyddsprocess, kompatibel med global exportefterlevnad
4. Stark bearbetningsanpassningsförmåga, hållbar beläggning utan skalning
1. Krav på förvaringsmiljö: Den färdiga produkten bör placeras i ett torrt och ventilerat förvaringsutrymme. Undvik långvarig ackumulering och stängda förhållanden för att förhindra fuktkondens och ytbildning av passiveringsvattenmärken, vilket säkerställer att utseendet och anti-korrosionsprestandan är intakt.
2. Konstruktions- och installationsnormer: Vid installation av zink aluminium magnesium Z-kanal rekommenderas att använda samma material zink-aluminium-magnesium tillbehör för att undvika elektrokemisk korrosion orsakad av kontakt mellan olika metaller. Förbjud strängt våldsamma knackningar, slita ner profilens skyddande beläggning.
3. Anpassning av speciella arbetsförhållanden: För svåra korrosionsscenarier som stark syra och stark alkali är det nödvändigt att rapportera i förväg. Skräddarsydda tjocka legeringsbeläggningsversioner kan tillhandahållas för att anpassa sig till långvarig service i extremt korrosiva miljöer.
4. Skötselanvisningar för senare skeden: Zink-aluminium-magnesiumprofiler kräver inte årlig målning för rostskydd. Dagligt underhåll kräver endast rengöring av ytdamm. Det finns inga krångliga drifts- och underhållskostnader och det eliminerar problemet med upprepad renovering och reparation av traditionella profiler.
| Parameterkategori | Teknisk artikel | Detaljerade parametrar & standardvärden | Kärnförklaring och tillämpningsscenarier |
| Sektionens dimensionsspecifikation | Markeringsformat | Z H×B×C×t (Höjd × Flänsbredd × Kantkurllängd × Väggtjocklek) | Universell industrimärkningsstandard; dubbelsidig lap Z-form möjliggör kontinuerlig skarvning |
| Sektionshöjd H | 60/80/100/120/140/160/180/200/220/250/300 mm | Helt utbud av standardstorlekar i lager, anpassade icke-standardhöjder tillgängliga | |
| Flänsbredd B | 40/50/60/70/80/90/100 mm | Standardbredd anpassad till motsvarande höjd för balanserad strukturell spänning | |
| Edge Curl Längd C | 10/15/20/25/30 mm | Förbättrar sektionens vridstyvhet och undviker deformation under installationen | |
| Väggtjocklek t | 1,2/1,5/1,8/2,0/2,3/2,5/2,75/3,0 mm | 1,5 ~ 2,5 mm för solpaneler; 2,5 ~ 3,0 mm för tunga fabriksbyggnader | |
| Standardlängd | Standardlängd: 6m, anpassade längder från 3m till 12m tillgängliga | Förstansade monteringshål som tillval för att förenkla byggandet på plats | |
| Beläggning teknisk specifikation | Huvudbeläggningens sammansättning | Zn≈87%, Al≈5%, Mg≈2,5%, med tillsatt spår av kisel | Ternär varmdoppad Zn-Al-Mg legeringsbeläggning med miljövänlig kromfri passivering |
| Beläggningsgrad & Vikt | ZM70: 70g/m² totalt båda sidorZM120: 120g/m² totalt båda sidorZM150: 150g/m² totalt båda sidorZM275: 275g/m² totalt båda sidor | Allmänt antagna industriella kvaliteter; ZM150 är lika med GI275 varmförzinkad beläggning i anti-korrosionsprestanda | |
| Nyckelbeläggningsprestanda | Saltsprutbeständighet 5-10 gånger bättre än vanligt varmförzinkat stål; självreparationsfunktion för snitt | Bildar automatiskt passiv film på skurna eller borrade ytor för att förhindra rost vid sektioner | |
| Ytfinish | Ljus naturlig Zn-Al-Mg-yta utan fläckar; kromfri passiveringsfilm mot fingeravtryck | Sexvärt kromfri, kompatibel med EU:s exportstandarder, fläck- och fingeravtrycksresistent | |
| Underlagets mekaniska specifikation | Stålkvalitet | S250GD+ZM, S350GD+ZM, S550GD+ZM | Nationell standard konstruktionsstålsubstrat med Zn-Al-Mg-beläggning, fulla höghållfasta kvaliteter som tillval |
| Avkastningsstyrka | S250GD: ≥250MPaS350GD: ≥350MPaS550GD: ≥550MPa | Höghållfast substrat uppnår hög belastningskapacitet med tunn vägg, låg nedböjning för strukturer med långa spann | |
| Draghållfasthet | S250GD: 330~450MPaS350GD: 420~520MPaS550GD: 600~700MPa | Uppfyller mekaniska krav på konstruktionsstål för alla lastnivåer | |
| Förlängningshastighet | S250GD: ≥22%S350GD: ≥18%S550GD: ≥12% | Garanterar utmärkt kallformningsprestanda; ingen skalning eller pudring efter 180° böjning | |
| Bearbetnings- och efterlevnadsstandarder | Tillämpliga standarder | GB/T 33243 (Kina), EN 10346 (EU), JIS G3323 (Japan), ASTM A1046M (USA) | Överensstämmer med stora inhemska och internationella standarder, tillämpliga på alla exportprojekt |
| Bearbetningsteknik | Kallvalsformning, stansning, plasmaskärning, bultkoppling finns tillgänglig | Prefabricerad i fabrik, ingen sekundär korrosionsskyddsbehandling krävs på plats | |
| Förpackningsstandard | Inre vattentätt papper + stålremsbuntning, fuktsäker och rostsäker förpackning av exportkvalitet | Undviker effektivt rost vid långväga inrikes- och havstransporter |

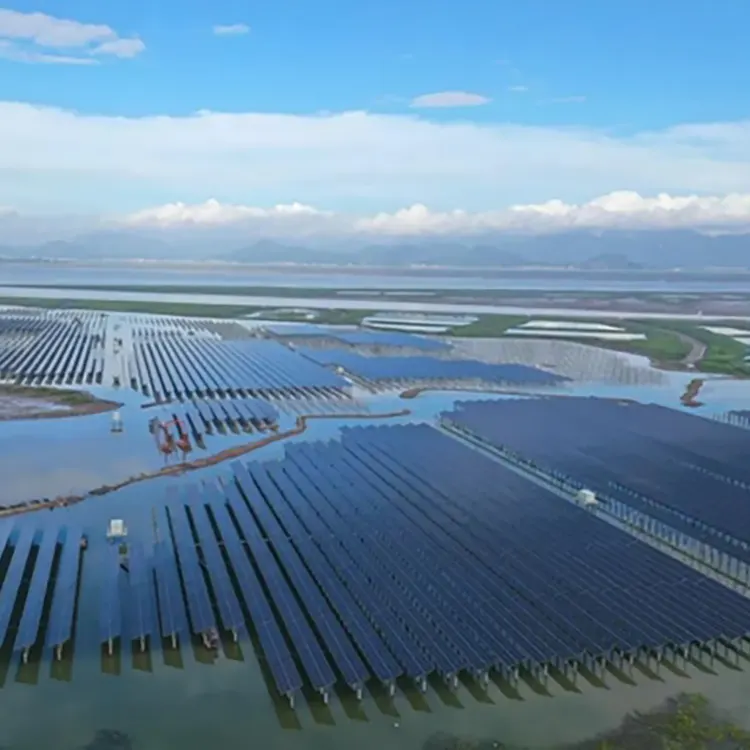

258MW kustnära offshore fisk-kraftsynergiprojekt i Haixing, Hebeiprovinsen
Miljö: Kustnära lera, hög saltdimma, hög luftfuktighet och konstant erosion av havsvattenfuktighet.
Material: Z140×50×20×2.0 Zink-Aluminium-Magnesium Z-typ stål, ZM150 beläggning, S350GD basmaterial.
Smärtpunkter i kärnan: Vanliga varmförzinkade stöd korroderar vid skärkanter inom 3-5 år och underhållskostnaden är extremt hög.
Fördelar med val: Zink-aluminium-magnesium skurna kanter självreparation, saltdimma motstånd är 6 gånger högre än vanlig galvanisering; Stålfogar av Z-typ utsätts kontinuerligt för kraft, stora spännvidder minskar huvudbalkarna och den totala stålanvändningen minskar med 18 %; 25-årig kraftverkscykel kräver inte sekundär rostborttagning och målning
Kundfeedback: Tidigare använde vi vanliga varmförzinkade stöd. Efter 3 års produktion var de skurna kanterna på stöden kraftigt rostade och vi var tvungna att spendera pengar på rostborttagning och målning varje år. Efter att ha ersatts med Shixinda zink-aluminium-magnesium-stål av Z-typ, behövdes det inte ytterligare rostskyddsbehandling under skärning och borrning på plats. Efter 5 års produktion fanns inga rostfläckar på tvärsnittet, och hållbarheten i saltdimmmiljö var betydligt högre. Drift- och underhållskostnaderna för kraftverket minskade direkt med mer än hälften.
A1: Den använder en självläkande beläggning av zink-aluminium-magnesium i ternär legering, som är kromfri och miljövänlig, vilket fördubblar den korrosionsskyddande livslängden. De skurna kanterna kan automatiskt förhindra rost, och dess prestanda överträffar vida den för vanliga galvaniserade produkter.
A2: Den är lämplig för speciella miljöer som avel och kylkedja, och är resistent mot ammoniakkorrosion. Det kommer inte att producera rostskräp som förorenar platsen och varor.
A3: Hela serien har en kromfri passiveringsprocess, som uppfyller internationella miljöstandarder och smidigt kan passera genom tull- och ingenjörsacceptans.
A4: Beläggningen har extremt stark vidhäftning. Böjning, stansning och skärning kommer inte att skala av beläggningen. Rostskyddsprestandan förblir oförändrad efter bearbetning.
A5: Det höghållfasta basmaterialet kan ersätta tjocka material med tunnare, vilket effektivt minskar takbelastningen och uppnår en betydande total lättviktseffekt.
A6: Den stöder fast längd i full storlek, exakt stansning och slutbearbetning, vilket helt matchar kraven i konstruktionsritningar.
S7: Det finns inget behov av regelbunden målning och renovering. När den väl har installerats är den långsiktigt underhållsfri, vilket avsevärt minskar tekniska drift- och underhållskostnader.
